側裝式磁翻板液位計用于工業過程中各種承壓(或敞開)貯液設備(塔、缸、槽、球形容器和鍋爐)的液體介質的液位檢測。能就地顯示各種液體的工作情況和液位高度。配上液位變送器就能遠距離傳送液面的位置信號。通過一定的電氣裝置達到自動控制和測量液位的目的。
液位計是具有可靠的安全性的檢測儀表。由于具有磁性藕合的隔離密閉結構。尤其適用于易燃易爆和腐蝕有毒液位的液體檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。
液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送，從而提高其傳輸精度。
特點
1、適用于容器內液體介質的液位測量除現場顯示外，還可配遠傳變送器、液位控制器等功能
2、顯示直觀醒目，顯示方向可根據用戶要求改變顯示萬向。
3、測量范圍大，不受容器高度限制。
4、顯示器組件與被測介質完全隔離，故密封性好可靠安全。
5、結構簡單，安裝萬便，維修簡易。
6、耐腐蝕、防爆。
側裝式磁翻板液位計主要技術參數
1、測量范圍：0－300mm、0－6000mm
2、測量精度：±10mm
3、介質密度：≥0.5g/cm3
4、工作壓力：1.0，1.6，2.5，4.0MPa
5、工作溫度：A=80℃，B=120℃，C=300℃
6、介質粘度：≤0.4Pa.S（在介質條件下，L對粘度大或低溫時易結晶介質要選用加熱夾套）
7、測量界位比重差：≥0.15g/cm3
8、本廠出廠連接法蘭尺寸：DN20P N2.5（公制管）
9、連接法蘭采用化工部1998年發布的HG20592－20635－97法蘭標準。若采用其它法蘭標準請用戶在訂貨時注明。法蘭連接孔分布形狀：正方形。
有關參數選用
防腐型材料（表1）
| 代號 | 名稱 | 適用范圍 |
| PVC | 聚氯乙烯 | 水、污水、輕微的腐蝕液體 |
| PP | 聚丙烯 | 耐酸、堿、油脂、油和油劑 |
| PE | 聚乙烯 | 耐烯酸、堿、酒精、汽油溶劑 |
| PTEE | 聚四氟乙烯 | 耐所有化學品 |
| PVDF | 聚偏氟乙烯 | 耐油和油脂、酸堿溶劑 |
| PUR | 聚氨脂 | 耐燃料、熱油和油的液體 |
| PA | 聚酰胺 | 耐油、油脂溶劑 |
國內外常用不銹鋼材料對照表（表2）
| 中國 | 美國 | 德國 | 日本 |
| 1Cr18Ni9Ti | 321 | 1.4783 | SUS32 |
| 0Cr18Ni2Mo2Ti | 316 | 1.4571 | |
| 0Cr17Ni12Mo2 | 316 | 1.4401 | SUS316L |
| 0Cr17Ni14Mo2 | 316L | 1.4435 | SUS316 |
| 0Cr18Ni9 | 304 | 1.4301 | SUS304 |
液體介質密度與沉筒距對照表（表3）
| 液體介質密度 | 沉筒距 | 常用液體介質 |
| 0.45~0.60 | 450~600 | 液化石油氣、液氨 |
| 0.61~0.74 | 300~500 | 汽油、丁二烯 |
| 0.75~0.85 | 250~300 | 甲醇、輕油、二甲苯 |
| 0.86~0.99 | 220~250 | 丙醇、啤酒 |
| 1.00~1.10 | 200~220 | 水、醋酸 |
| 1.11~1.25 | 170~200 | 鹽酸、焦油 |
| 1.26~1.39 | 160~170 | 液堿、20％稀硫酸 |
| 1.40~1.59 | 150~160 | 液氯、氯仿、濃硫酸 |
| 1.60~2.00 | 120~150 | 氟油、98％硫酸 |

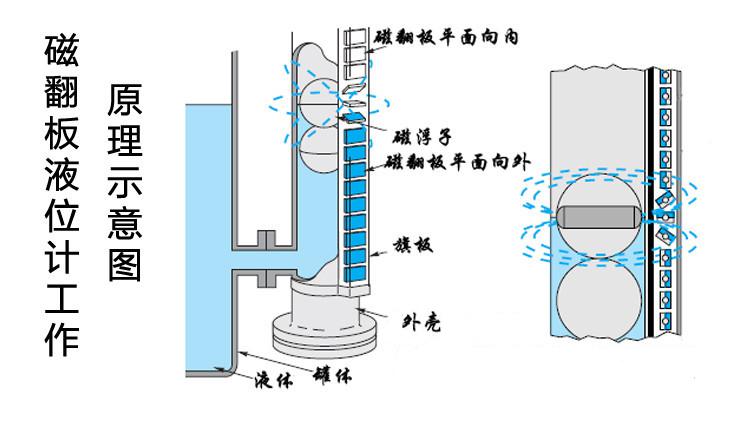

側裝式磁翻板液位計工作原理
在您選用此產品前我們先將磁性翻柱液位計的工作原理作一簡單的介紹。XT-UHZ/C系列磁翻柱液位計又稱磁性浮子液位計或磁翻板液位計，它通過氣相和液相連接法蘭與容器相連接。UHZ/C系列磁翻柱液位計根據浮力和磁耦合原理，測量筒內磁性浮子隨被測液面的升高（降低）驅動測量筒外部顯示器上的雙色翻柱旋轉180℃顯示紅色（反向旋轉180℃顯示白色）實現了測量和顯示被測液面位置的目的。具體解釋就是：XT-UHZ/C系列磁翻柱液位計它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。每個磁翻柱雙色軸向?qū)ΨQ結構，兩個磁翻柱間的間距為10mm或20mm，分別以白色和紅色來指示氣相部分和液相部分，也可選擇下部白色表示液體部分上部紅色表示氣體部分。紅色與白色交接處就是液相與氣相的分界處。該液位計也能用于兩種不同密度介質的界面測量。
XT-UHZ/C系列磁翻柱液位計控制型是在磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是在磁翻柱液位計的基礎上增加了4~20mA 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。
側裝式磁翻板液位計選型：
| XT-UHZ- | 磁翻板液位計 | ||||||||
| 安裝方式 | C | 側裝式 | |||||||
| D | 頂裝式 | ||||||||
| 主體材質 | 1 | 304不銹鋼 | |||||||
| 2 | 316L不銹鋼 | ||||||||
| 3 | 聚四氟乙烯襯里 | ||||||||
| 4 | 其它 | ||||||||
| 壓力 | 工作壓力實際值（單位：MPa） | ||||||||
| 輸出類型 | 1 | 基本型 | |||||||
| 2 | 帶上、下限開關輸出 | ||||||||
| 3 | 帶電遠傳（4~20mA輸出，24V，AC） | ||||||||
| 4 | 帶防爆型遠傳（4~20mA輸出，24V，AC） | ||||||||
| 5 | 帶HART協議型（4~20mA輸出，24V，AC） | ||||||||
| 法蘭標準 | S1：DN20 PN1.6MP a HG25902-97 | ||||||||
| S2：DN25 PN1.6MP a HG25902-97（Sn：實際現場需求） | |||||||||
| 測量范圍 0-6000mm | |||||||||
| 排污閥 | A:321 | ||||||||
| B:304（常用） | |||||||||
| C:316 | |||||||||
| D:PVC | |||||||||
| E:304襯四氟（防腐常用） | |||||||||
| 防爆等級 | 普通型 | ||||||||
| X:本安型ExibBT4 | |||||||||
| 工作溫度℃ | XX | ||||||||
使用須知
1、液位計安裝必須垂直，以保證磁性浮子在主體管內上下運動自如。
2、液位計與容器之間應裝有截止閥，以便清洗和檢修時切斷物料。
3、液位計筒體周圍不允許有導磁體靠近，否則會直接影響液位計正常工作。
4、液位計出廠時一般不保溫，但可根據用戶需求代為保溫。如用戶自行采用伴熱管路時，必須選用非導磁材料。
5、為防止運輸途中磁性浮子在主體管內高速滑動而被撞擊，液位計出廠前，用卡絲將磁性浮子固定在引液管處，用戶在安裝使用前應先抽去卡絲方能安裝。
6、液位計安裝完畢后，需用磁鋼進行校正，對磁翻柱導引一次，使零位以下顯示紅色，零位以上顯示白色
7、液位計投入運行時，應先打開上引液管閥門，然后慢慢開啟下引液管閥門，讓液體介質平穩地直入主體管，避免液體介質帶著浮子急速上升，造成磁翻柱翻轉失靈或翻亂（若遇此現象，可用磁鋼重新校正）
8、打開底法蘭，裝入磁性浮子時，應注意重端磁性一端向上，不能倒裝，液位計腔體內不能有固體雜質和磁雜質進入，以免對浮子造成卡阻及減弱浮力。
9、根據介質情況，可定期清洗主體管，清除管內沉積物雜質。
